Fläkten startar ej

1. Strömbrytare I / II ska stå i läge ”II” (kontrollera korrekt läge).

2. Överhettningsskyddet har löst ut. OBS! Pannan måste kallna till ca 80 °C innan överhettningsskyddet kan återställas. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka. Som regel hörs ett litet ”klick” när termostaten återställs.

3. Trasig säkring. Kontrollera säkringen på kretskortet. Det är en 6,3A glassäkring som sitter i en grön hållare på kanten av kretskortet.

4. Fläkten blockerad av skräp/sot/aska eller främmande föremål (t.ex. fågel). Kontrollera så fläkten inte är blockerad av sot, aska eller främmande föremål. Vanligt efter sotning av skorsten.

5. Defekt kondensator. Kontrollera kondensatorn till fläkten genom att ta loss fläkten och försiktigt snurra fläkthjulet i startläge. OBS! Se till att hålla stadigt i fläkten, eftersom den kan starta plötsligt och är kraftig, vilket kan orsaka skada. Om fläkten startar när fläkthjulet snurras manuellt är detta ett tecken på att kondensatorn är defekt. Kondensatorn som sitter i fläkten är på 6,0 µF.

6. Defekt fläkt. Mät om det är ström fram till fläkten. Är det ström fram så är troligen fläkten defekt. Är det inte ström fram så kan det vara kretskortet.

Fläkten stoppar ej

1. Min-termostaten är för lågt/högt inställd. Kontrollera min-termostatens inställda värde. Om rökgasfläkten inte stoppar efter avslutad eldning kan orsaken vara att min-termostaten är felaktigt inställd, antingen för lågt eller för högt. Lämplig inställning är cirka 110–140 °C.

2. Defekt min-termostat. Kontrollera funktionen på min-termostaten. För att rökgasfläkten ska stoppa måste rökgastemperaturen först överstiga det inställda värdet under eldning, och när temperaturen sedan sjunker under inställt värde, vilket indikerar att veden är slut, ska fläkten stanna. Min-termostaten kontrolleras genom att dra ut ratten cirka 5 mm och vrida den mot max- eller minläge, varvid ett klickande ljud ska höras vid aktuell rökgastemperatur. Vid vridning mot ”min” ska fläkten starta och vid vridning mot ”max” ska fläkten stoppa.

3. Sot på dykröret till min-termostaten. En vanlig orsak till att min-termostaten inte stänger av fläkten är att det sitter sot på dykröret som är placerat innanför rökgasfläkten på pannans baksida. Om givaren till min-termostaten inte kan känna av rökgastemperaturen på grund av sotbeläggning kommer fläkten inte att stängas av. Ta bort rökgasfläkten och kontrollera samt rengör dykröret vid behov.

4. Defekt kretskort. Om min-termostaten fungerar så ligger felet troligen i kretskortet.

Pannan blir för varm

Om pannan överstiger ca 93°C stoppar fläkten vilket är en säkerhetsfunktion! Ökar temperaturen ännu mer så kommer överhettningsskyddet att bryta fläkten när temperaturen i pannan överstiger ca. 100ºC.

1. Luft i systemet. Om pannan är konstant för varm under eldning kan det bero på luft i systemet som förhindrar vattnets cirkulation. Lufta ur systemet!

2. Laddningspaket. Om pannan blir för varm kan det också bero på att termostaten, backventilen eller drivsidan (pumpen) i laddningspaket inte fungerar vilket kan ge en för hög panntemperatur. Kontrollera så att drivsidan fungerar och snurrar.

3. Ackumulatortankarna är fulla. Om ackumulatortankarna inte kan ta emot mer energi så kommer pannan bli för varm. Lägg aldrig i mer ved än vad som kan överföras till ackumulatortankarna.

Pannan brinner dåligt

1. Locket över konvektionstuberna. Kontrollera att locket över konvektionstuberna ligger på rätt håll och är fastsatt ordentligt. Locket har halvmånehörn på ena sidan och skarpa kanter på andra. Det går att lägga detta fel och låsa det med krokarna. Detta kommer få pannan att brinna dåligt då fläkten suger luften genom locket över tuberna istället för genom pannan.

2. Inställning av luftspjäll. Kontrollera inställning av primär- och sekundärluftspjäll. Primärluftspjället ska stå mellan 80 - 100% och sekundärluftspjället ska stå på 25 - 30%.

3. Kontrollera packningen i vedluckan. Om packningen läcker från vedmagasinet till bypassen kommer elden att ta sig uppåt i eldstaden och veden övertändas. Det är endast veden i botten av vedmagasinet som skall brinna och lågan ska brinna nedåt genom spalten i keramiken. Packningen i vedluckan ska alltid vara mjuk och tät för att säkerställa att luckan sluter ordentligt mot pannkroppen.

4. Kontrollera packningen i rökgasfläkten. Om packningen till fläkten inte är tät så kan det dra tjuvluft där och försämra pannans effekt.

5. Igensatta luftkanaler. Regelbunden rengöring är nödvändig för att pannan ska fungera säkert, effektivt och få lång livslängd. Bristande underhåll leder till sämre verkningsgrad och ökat slitage. Läs mer under kapitel Sotning.

6. Problem med veden. Ved finns i stor variation och för grovkluven, för lång eller för kort kommer ge problem med förbränningen. Veden ska vara 33cm till Solo Innova 20 och 50cm till Solo Innova 30 och 50. När du eldar ska du blanda stora och små och de större ska vara i den övre delen av vedmagasinet.
   Försöker man elda för stora vedträn eller för långa så kommer elden få sämre lufttillförsel vilket ger en ofullständig förbränning. Detta resulterar i att pannan brinner på låga effekter vilket kan orsaka kondens och skador på skorstenen. Små och korta vedträn ger däremot en hög effekt med högre värmeförluster ut i skorstenen och ett större slitage på din vedpanna.  Elda inte behandlad, fuktig eller dålig ved.

7. Utsliten keramik. Pannan brinner dåligt om keramiken är utsliten, speciellt de delar som veden ligger på. Läs mer under kapitel Keramik.

Styrning

All elanslutning sker till kopplingsskenan på baksidan av pannan där snabbkontakter finns.

• Nät, inkommande ström.
• M7, utgående till laddningspumpen. Styrs av Relä k2 och min-termostaten.
• M2, cirkulationspump / radiatorpump
• M6, fläkt

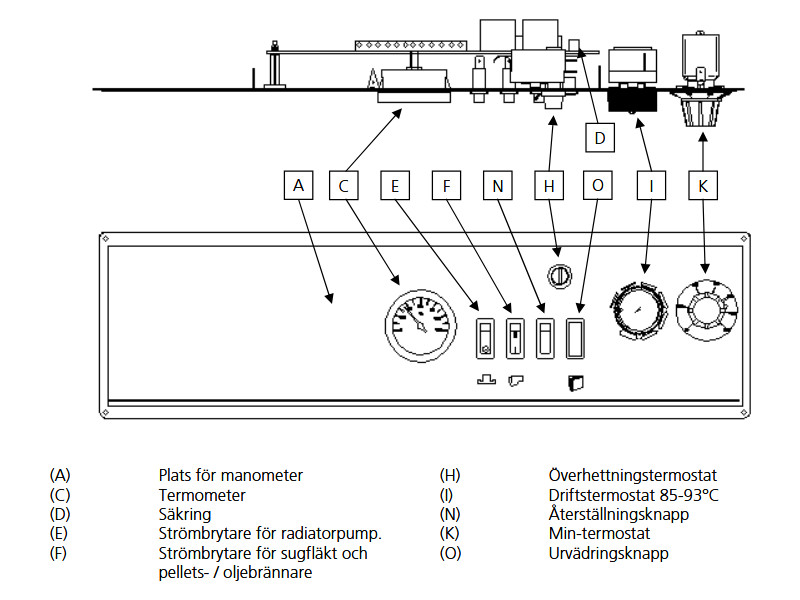

Nedan finns en översikt över kontrollpanelen på Solo Innova:

Elektrisk funktionsbeskrivning

För att starta pannan i kallt tillstånd ställs strömbrytaren (F) i läge I = vedeldning och återställningsknappen
(N) trycks in:

• Relät K2 dras och förblir draget tills vidare.
• K2 kopplar in sugfläkten M6, och startar laddningspumpen M7.



Pannans rökgastemperatur överstiger min-termostatens (K) inställda värde (ca.100-140°C):

• Relät K2 släpper.
• Nu styr endast driftstermostaten (I) pannan.



När veden är slut och rökgastemperaturen faller under min-termostatens (K) inställning:

• Sugfläkten M6 stannar.
• Laddningspumpen M7 stannar.



Vid tryck på vädringsfunktions knappen (O) sker följande:

• Ett tidrelä startar sugfläkten i ca. 2 min.

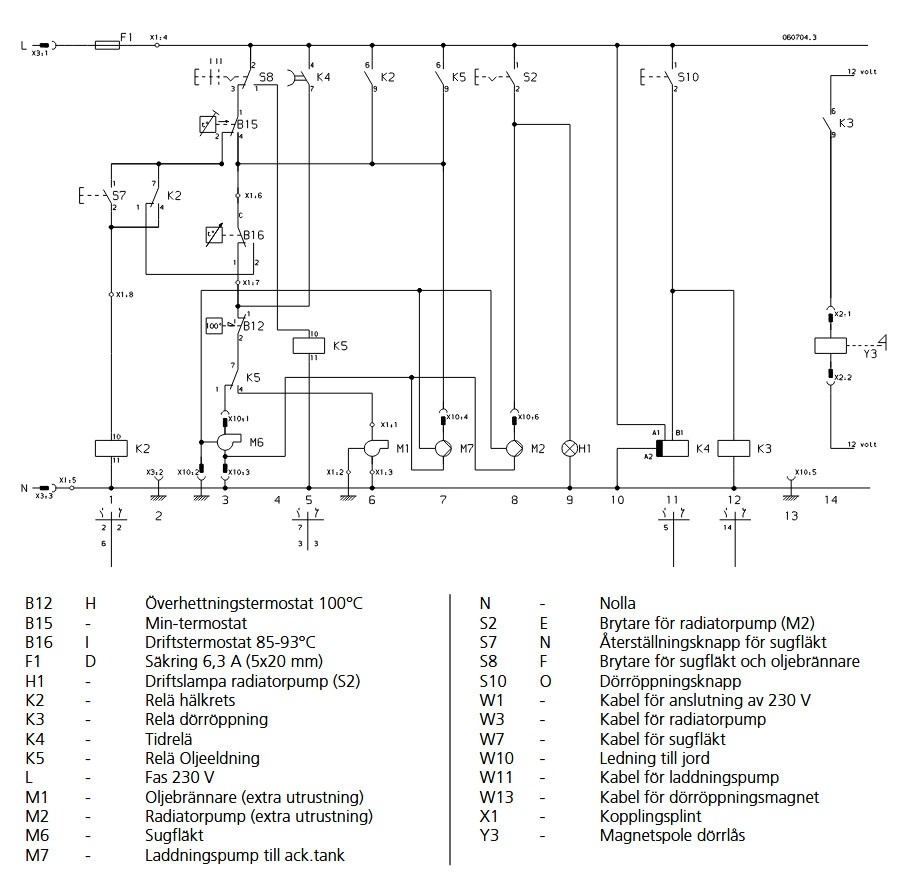

Kretskort

Överhettningsskydd

Bryter fläkten när temperaturen i pannan överstiger ca. 100ºC. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka vid ca. 75ºC. Som regel hörs ett litet ”klick” när termostaten återställs. OBS! Pannan måste kallna ned innan det går att återställa.

Ett symptom på trasigt överhettningsskydd är att inget fungerar förutom laddpumpen till ackumulatortankarna.

Drifttermostat

Ställ termostaten på max så att pannan har en driftstemperatur på ca 80-90ºC. För att säkerställa att temperaturen inte ställs under 85ºC, finns det en stoppskruv på baksidan av ratten. Se till så ratten är på rätt sida av stoppskruven.

Min-termostat

Ställs på 90-140ºC. Min-termostaten kopplar från sugfläkten när rökgastemperaturen sjunker under inställt värde. Min-termostaten bestämmer även när laddningspumpen skall starta och stanna.

Med tiden så slits keramiken och behöver bytas. Man kan dela upp keramiken i Solo Innova i tre delar, förbränningskammare, sekundärluftsinsats eller komplett keramikbyte. Man kan givetvis byta alla delar separat och vi säljer alla delar löst om man inte vill byta en komplett keramik på en gång.

Under 2007 gjordes keramiken om till våra Solo Innova pannor. Springan där sekundärluften leds ner till gaserna från veden slits i högre grad än keramiken runt om. Därför gjorde man om keramiken och skapade en utbytbar centrumsten för att det skulle vara billigare och enklare att byta den och slippa göra en större renovering. Om din keramik är äldre än 2007 och springan för sekundärluften är utsliten så måste du byta hela keramiken i vedmagasinet för de äldre keramikhalvorna finns inte kvar.

För att din keramik ska ha så lång livslängd som möjligt så tänk på att aldrig plocka ur keramiken efter du har eldat in den. Låt ett lager av aska ligga kvar som skydd och elda inte behandlat, fuktig eller dålig ved. Blanda gärna stora och mindre vedträn och elda inte bara stora eller mindre. Släng inte din ved i pannan och var försiktig med sotverktygen.

Livslängden på din keramik beror på hur många kubik man eldar, vedkvalitet, träslag, drag, mm. vilket gör det svårt att sätta ett datum på när just din keramik är förbrukad.

Förbränningskammare - Förbränningskammaren är en av de vanligaste förslitningsdetaljerna i pannan. Mindre sprickor och flisor är oftast ingen fara, förbränningskammaren kan användas tills ca 50% återstår. Solo Innova 20 använder artikel 2414 och Solo Innova 30-50 använder artikel 2421.

Bruksanvisning för byte av förbränningskammaren

Sekundärluftsinsats - Sekundärluftsinsatsen är en av de vanligaste förslitningsdetaljerna i pannan. Mindre sprickor och flisor är oftast ingen fara och du kan oftast använda sekundärluftsinsatsen tills springan i mitten är ca 7 cm bred men har du problem med luften så kan du behöva byta tidigare. Solo Innova 20 använder artikel 092531, Solo Innova 30 använder artikel 092532 och Solo Innova 30 använder artikel 092533.

Bruksanvisning för byte av sekundärluftsinsatsen

Komplett keramikbyte - Är både förbränningskammaren och sekundärluftsinsatsen utsliten och den övriga keramiken också börjar bli utbränd är det dags för ett komplett keramikbyte. Solo Innova 20 använder artikel 218849, Solo Innova 30 använder artikel 218848 och Solo Innova 30 använder artikel 218862.

Bruksanvisning för byte av keramikbyte

Packning till vedluckan

Packningen i vedluckan ska alltid vara mjuk och tät för att säkerställa att luckan sluter ordentligt mot pannkroppen. Om packningen, särskilt den del som tätar mellan bypasskanalen (1) och vedmagasinet, har blivit hård eller sliten kan luft läcka in under eldning. Detta försämrar förbränningen och kan påverka pannans funktion negativt. Detta är särskilt viktigt om du har en äldre Solo Innova med en fast bypasskanal, då varm luft kommer att få plåten att expandera när luften går åt fel håll vilket kommer få materialet i pannkroppen att utmattas med tiden när plåten rör sig fram och tillbaka. Om din panna har en borttagbar bypassplåt minskar risken för sprickor i pannkroppen, men packningen måste ändå vara mjuk för att förbränningen ska fungera korrekt.

(1) Bypasskanalen är den kanalen ovanför vedinkastet som suger in rök när du fyller på med ved under drift.

Packning till kylslingan

Solo Innova har en anslutning för nödkylning på båda sidor av pannan. På den äldre modellen används ett lock med gummipackning, medan den nyare modellen har en gängad anslutning. Om du har den äldre varianten bör packningen kontrolleras minst en gång per år, eftersom ett läckage kan orsaka stora skador innan det upptäcks.

Kontrollen kräver viss demontering: börja med att skruva loss kontrollpanelen från topplåten – det räcker att lossa den, den behöver inte kopplas bort helt. Se till att den inte trillar ner innan du fortsätter nu när den är lös. Lyft sedan topplåten rakt upp och kontrollera att inga kablar eller delar följer med. Därefter drar du upp gejdrarna mellan front- och sidoplåtarna för att separera dem. Det finns ett vek i mitten på gejdrarna om takhöjden är begränsad. Vik ut sidoplåtarna försiktigt för att komma åt packningen som sitter i ovankant av pannkroppen, mitt på. Om du behöver ta bort sidoplåten helt finns ytterligare en gejder som håller fast den bakre plåten.
